clearone Converge 560/590
CONVERGE | 560/590
專業音頻會議系統
高性價比的專業會議室音頻系統

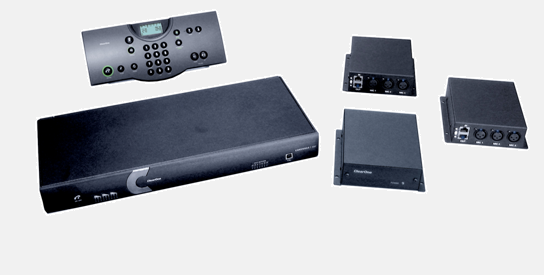

CONVERGE560/590
應用范圍
會議室(自選麥克)
多媒體會議室
+ 視頻會議
+ 網絡會議
遠程電子教室
視頻教室
法院審判室和旁聽室
CONVERGE 560/590 優勢
出色的音頻性能
+ 真正的全雙工音效，使發言和收聽能夠同時的進行。不必在會議進行中，進行收聽和發言選擇，也不會影響會議語音的連貫性。
+ ClearEffect™ 技術，能夠把窄帶的音頻信號通過數字處理還原成寬頻帶全音域的信號輸出。
+ 分布式回聲消除，能夠更準確的消除回聲。
+ 噪聲消除功能能夠有效的消除系統噪聲和環境噪聲
+ 自動信號電平平衡功能，有效的自動平衡調控輸入端信號
+ 第一麥克風優先功能：講話人的發言只對離他近的麥克風起作用。這樣有效的排除了由于多支麥克風對聲音的多次拾取而產生的隧道聲的效果。
+ 總線是音頻接口形式，可以把3端輸入的接口模塊放置于更接近麥克風放置地點的位置。
+ 分布式擴聲結構，能夠使會議語音信號比較均勻的分布在會場的每一個空間
Rich Media Ready
+ 可以連接視頻會議終端設備和軟件視頻會議終端設備，為其提供優質的音頻信號。
+ 通過語音激活攝像頭預制位的模式可以實現攝像頭的語音追蹤，同時主機的攝像頭調整程序可以對攝像頭的角度和焦距進行調整。
+ 提供超高清晰的錄音性能，用來錄制雙方的發言。適用于法庭審判等對音質要求較高的環境
容易安裝和使用
標準電話結構的撥號界面設計
+ 內置遠程維護模塊。用戶可以通過網絡對系統進行遠程維護
+ 設備操作程序界面安裝操作簡單方便。
+ 每一個外置的音頻接口模塊上包含有3個標準的平衡式卡儂頭音頻接口，可以和任何標準的平衡式音頻接口相匹配。
+ 內置10W功率放大器可以連接小功率無源音響輸出。另外，可以連接外部功率放大器驅動大功率音箱。
Flexibility
+ 中心矩陣安裝位置靈活，可以安裝在酒臺，桌面，機柜。
+ 麥克風接口模塊可以放置在房間的任何位置，更接近于麥克風的放置位置。有效減少了音頻線路的信號損耗。
+ 外部控制鍵盤，包括有線和無線兩種可選。
安裝簡單操作方便的音頻處理器. Converge560和590可以提供較高的音頻處理性能，在同類產品中有很強的性價比優勢. 可以根據人們的使用習慣自主的選擇麥克風和音箱，適用中型規模的視頻會議室和電話會議室。

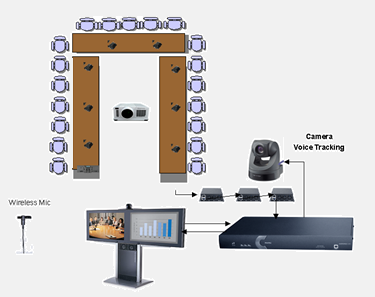

Converge560/590小型視頻會議室布局圖

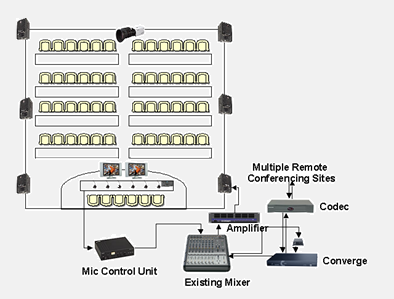

Converge560/590大型視頻會議室布局圖

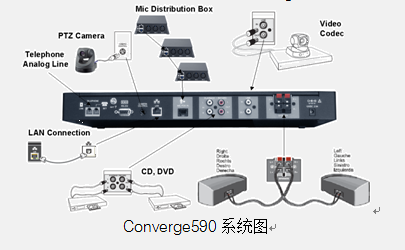

Converge590系統圖

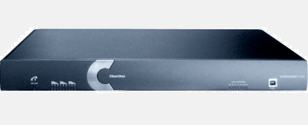

音頻矩陣

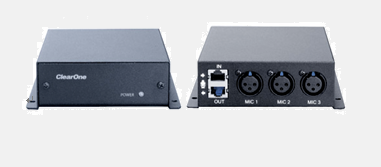

麥克風音頻接口盒
Converge 560包含2個音頻接口盒. Converge 590 包含3個音頻接口盒. 每一個接口盒包含3個標準的平衡式卡儂頭接口所有的音頻接口盒利用RJ45連接線串聯接入音頻矩陣.音頻接口盒可以和矩陣主機一樣安裝在機架上，也可以安裝在房間任何地點靠近麥克風使用位置，減少音頻電纜的鋪設
桌面控制鍵盤
包括有線控制器和無線控制器兩種可選。外型采用傳統的電話撥號盤界面
設備操作程序
操作程序通過USB接口，網絡接口，RS232接口對主機進行調試和配置.
+ Device Toolbox: 提供市面上常見的輸入和輸出設備優化的接口配置參數。
+ System Check: 檢測 Converge 560/590
的系統工作狀態
+ Event Logging: 操作日志記錄
+ Network Find: 查找連接在局域網上的Converge560/590設備。
+ Firmware Upgrades: 固件升級程序

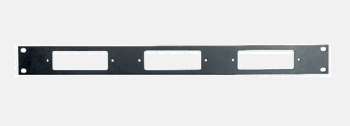

接口模塊機架
所有的麥克風音頻接口模塊，可以配合這個支架進行機柜安裝。

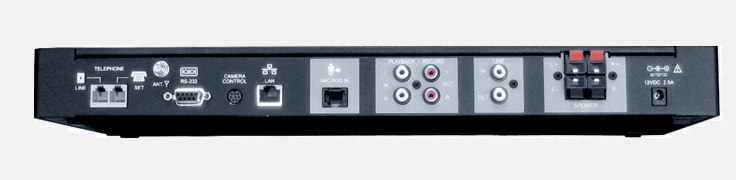

后面板示意圖
音頻性能
測試環境: 除非另行指定，所有的測量都是在22Hz to 15 KHz帶寬內進行
矩陣混音器
回聲消除尾音時間: 128 ms
自適應噪音消除: (6 – 18 dB) .
環境電平自適應, 第一麥克優先,門控, NOM衰減
麥克風音頻接口盒
接口: 母頭 XLR
接口盒之間大連接距離: 24米
大輸出電平: +17 dBu
頻響范圍: 20 Hz to 14 kHz
大諧波失真: <0.01%
幻象電源: +/-24 V
輸入阻抗: 5 kOhm
線路輸入
接口: RCA連接器(母頭)
正常輸入電平-10dB, 可調節范圍-14 dB to +18 dB
正常輸入電平: -10 dBu 大輸入電平: +9 dBu 輸入: > 10 kOhm
線路輸出
接口: RCA連接器
正常輸出電平: -10 dBu, 可調節范圍
-14 dB to +18 dB
大輸入電平: +9 dBu
頻響范圍:
40 Hz – 15 kHz (+/-1 dB)
動態范圍: > 80 dB
總諧波失真:
< 0.02% (+6 dBu input @ 1 kHz)
回放輸入
接口: RCA連接器
正常輸入電平-10dB, 可調節范圍-14 dB to +18 dB
正常輸入電平: -10 dBu 大輸入電平: +9 dBu 輸入: > 10 kOhm
錄音輸出
接口: RCA連接器
正常輸出電平: -10 dBu, 可調節范圍-14 dB to +18 dB
大輸入電平: +9 dBu
頻響范圍:40 Hz – 15 kHz (+/-1 dB)
動態范圍: > 80 dB
總諧波失真:< 0.02% (+6 dBu input @ 1 kHz)
功放輸出
接口: 左右輸出壓接端子形式
功率: 10 瓦
阻抗: 8 歐姆
頻響范圍:
60 Hz – 15 kHz (+/-1 dB)
動態范圍: > 80 dB
總諧波失真:
< 0.5% (+5 dBu line input @ 1 kHz)
輸出大聲壓電平:
90 dBSPL output @ 1 meter
電話適配器
測試環境: 所有測量都是在ALC禁止的情況下完成的
接口: RJ-11接口
尾音時間: 30 ms
頻響范圍: 250 Hz to 3.3 kHz
(+/-1 dB)
總諧波失真:< 0.2% (+7 dBu line input @1 kHz)
動態范圍: > 60 dB
RS-232 控制接口
DB9母頭
連接速率：9,600/19,200/38,400/57,600
(默認)/115,200，8位數據位,1位停止位,無奇偶校驗位,硬件流量控制開(缺省)/關
以太網控制接口
10/100兆以太網控制接口:
帶LED指示器的RJ-45接口
USB 1.1接口
輔助控制接口
電源
電壓: 100 — 240VAC 50–60 Hz
VISCA攝像頭端口
DIN，波特率9600，無流控
尺寸 (長 x 寬 x 高)
混音器: 43.2厘米 X 19.1厘米 X 5.1厘米
RF控制器: 26.7 cm x 11.4 cm x 6.9 cm
麥克風接口盒: 11.9 cm x 14.3 cm x 4.4 cm
混音器: 2 公斤
RF控制器: 0.9 公斤
麥克風接口盒: 0.7 公斤
運行環境
溫度: 華氏32º to 122º (攝氏0-50º C)
提供高性能的音頻信號處理功能，同時矩陣安裝位置靈活，可以安裝在酒臺，桌面，機柜。
+ ClearOne專業的音頻技術提供:
回聲消除,
噪聲抑制,
第一麥克優先,
噪聲門,
ClearEffect™, 自動語音清晰度提升功能
主席麥克功能
+ 分布式擴聲結構，能夠使會議語音信號比較均勻的分布在會場的每一個空間
+ 攝像頭控制: 通過麥克風輸入狀態激活攝像頭視頻追蹤
