AV12832/64/96/128矩陣切換器
產品描述:

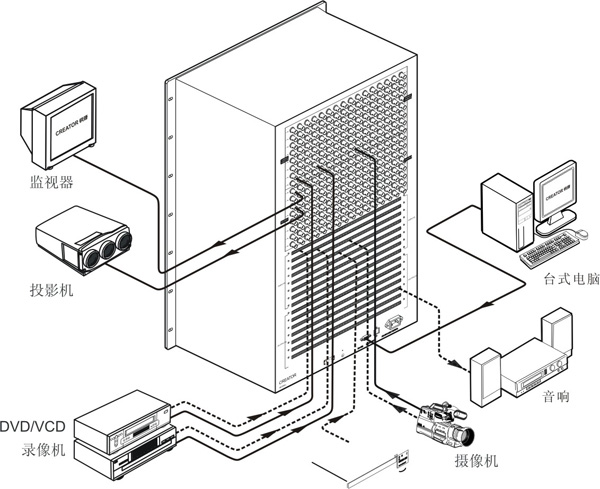

AV12832/64/96/128矩陣切換器是一款將輸入128路復合視頻信號與立體聲音頻信號同步或異步交叉快速切換到一路或多路通道輸出的音視頻矩陣切換器。支持128路音視頻信號輸入，32/64/96/128路音視頻信號輸出。輸入、輸出接口采用RCA接口。具有獨立的音頻輸入、輸出端子。
產品特性
支持128路音視頻信號輸入，32/64/96/128路音視頻信號輸出。
150MHz(-3dB)，滿載的高帶寬。
支持快速切換操作。
支持視頻信號類型有：復合視頻(信號)。
獨立的音頻平衡/非平衡輸入、輸出端子。
視頻信號輸入、輸出端口采用BNC接口
音頻信號輸入、輸出端口采用5 位鳳凰接口、螺絲接口。
具有掉電記憶功能帶有斷電現(xiàn)場保護、LCD液晶顯示、音視頻同步或分離切換等功能。
具有紅外遙控功能和RS232通信功能。
具有網絡接口，可通過以太網控制。
音頻信號類型有：立體聲。
可機架安裝的金屬機箱。
信號長距離傳輸失真補償技術。
內置國際通用電源。
技術參數
|
帶 寬 |
150MHz (-3dB),滿載，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB |
|
多通道對一通道串擾和 |
-50dB @10 MHz， -40dB @100 MHz |
|
微分增益誤差
|
0.1%, 3.58-4.43MHz
|
|
微分相位誤差 |
0.1度, 3.58-4.43MHz |
|
信號制式 |
NTSC3.58，NTSC4.43，PAL，SECAM |
|
小/大電平 |
模擬信號：0.5V ~ 2.0V p-p |
|
小/大電平 |
模擬信號：0.5V ~ 2.0V p-p |
|
總諧波失真 噪聲 |
0.03% @ 1 kHz （額定電壓下） |
|
共態(tài)抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
共態(tài)抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
串行控制接口 |
RS-232, 9-針母 D型 接口 |
|
波特率與協(xié)議 |
波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
|
串行控制口結構 |
2 = TX, 3 = RX, 5 = GND |
|
以太網控制接口 |
RJ-45母接口（可選控制接口配件） |
|
以太網控制速率 |
自適應10M或100M,全雙工或半雙工 |
|
電 源 |
100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源 |
|
機箱尺寸 |
485(L)X266(W)X700(H) mm |
