Creator Pt-DVI0404 矩陣切換器
Pt-DVI0404 矩陣切換器
產品描述:
Pt-DVI0404是一款矩陣切換器支持4路視頻信號輸入，4路視頻信號輸出�？蓪⑤斎氲�4路DVI全數字視頻信號快速快速切換到任一路或多路通道輸出。采用新DVI全數字接口，使圖像信號可高保真輸出，畫面更加清晰，真實。具有RS-232通訊接口和網絡接口,方便與電腦、遙控系統或各種遠端控制設備連接應用。
產品特性
支持4路DVI視頻信號輸入，4路DVI視頻信號輸出
視頻信號輸入、輸出端采用全數字DVI-D接口;
支持快速切換操作;
采用可編程邏輯陳列電路，任意交互切換;
支持輸入端精確的自適應補償，將大的輸入距離延長至36米;
接口帶寬2.25Gbps(總接口帶寬6.75Gbps)， 視頻帶寬165MHz。
支持視頻信號類型：DVI1.0 規范中的DVI全數字T.M.D.S.信號;
支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入;
支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載;
具有掉電記憶功能，帶有斷電現場保護功能;
具有水晶按鍵面板操作，支持RS-485擴展鍵盤操作;
具有2路RS-232通訊接口;
具有1路網絡接口，可通過以太網遠程控制， 支持8個用戶同時連接;
支持EDID現場重新擦寫;
內置國際通用電源;
標準19英寸機柜安裝的金屬機箱。
技術參數
| 類別 | Pt-DVI0404 |
| 視頻 | |
| 增益 | 0 dB |
| 像素帶寬 | 165MHz, 全數字 |
| 接口帶寬 | 2.25Gbps,全數字（總共6.75Gbps, 每種顏色是2.25Gbps） |
| 大支持分辨 |
Normal-PC：1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit, HDTV：1920x1080P@60_36bit |
| 位時鐘抖動(Clock Jitter) | <0.15 Tbit |
| 位上升時間(Risetime ) | <0.3Tbit (20%--80%) |
| 位下降時間(Falltime) | <0.3Tbit (20%--80%) |
| 大傳輸延時 | 5nS(±1nS) |
| 切換速度 | 200 ns(長時間) |
| 信號類型 | DVI 1.0規范中的 DVI-D全數字 T.M.D.S. 信號 |
| 視頻輸入 | |
| 接口 | DVI-D母接口 |
| 信號強度 | T.M.D.S +/- 0.4Vpp |
| 小/大電平 | T.M.D.S 2.9V/3.3V |
| 輸入EDID | 使用系統默認EDID |
| 阻抗 | 50 Ω |
| 大直流偏置誤差 | 15mV |
| 建議大輸入距離 | 小于36米，在1600x1200@60時（推薦使用認證過的DVI專用線材，如Molex TM 的線材） |
| 視頻輸出 | |
| 接口 | DVI-D母接口 |
| 小/大電平 | T.M.D.S. 2.9V/3.3V |
| 阻抗 | 50 Ω |
| 建議大輸出距離 | 小于7米，在1600x1200@60時（推薦使用認證過的DVI專用線材，如Molex TM 的線材） |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-針母 D型 接口 |
| 波特率與協議 | 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
| KEYBOARD控制接口 | |
| KEYBOARD控制接口 | 4 位鳳凰座 |
| 使用方式 | 與擴展鍵盤PT-MCP100配套使用 |
| KEYBOARD控制口結構 | +5V=DC5V , + = DATA+, -- = DATA-- , GND = 信號地 |
| 以太網控制接口 | |
| 以太網控制接口 | RJ-45母接口 |
| 以太網控制協議 | TCP/IP |
| 以太網控制速率 | 自適應10M或100M 全雙工或半雙工 |
| 規格 | |
| 電源 | 100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源 |
| 功率 | 大50w |
| 溫度 | 儲存、使用溫度: -20° ~ +70°C |
| 濕度 | 儲存、使用濕度:10% ~ 90% |
| 機箱尺寸 | 430(L)X260(W)X88 (H) |
| 產品重量 | 約2.1kg |
| 平均故障間隔時間 | 30,000 小時 |
| 質保 | 1年免費保修,終生維護 |

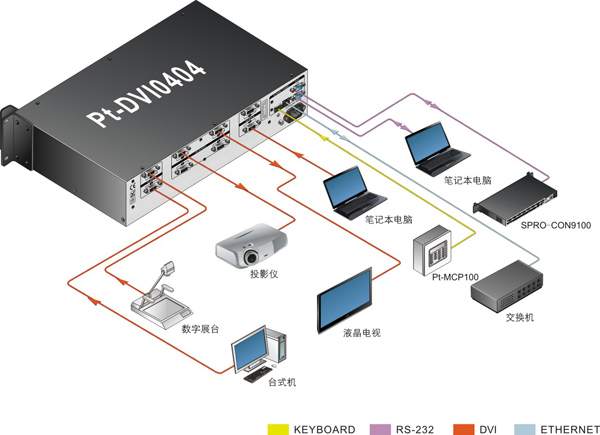

系統連接圖
