Creator Pt-VGA1604/08-A矩陣切換器
Pt-VGA1604/08-A矩陣切換器
產品描述:
Pt-VGA1604/08-A是一款支持16路音視頻信號輸入，4/8路音視頻信號輸出的專業矩陣切換設備。用于將多個電腦信號和音視頻輸入信號同步或異步切換到多路輸出通道中的任一輸出通道。具有RS-232通訊接口和網絡接口，方便與電腦、遙控系統或各種遠端控制設備連接應用。
產品特性
支持16路視頻信號輸入，4/8路音視頻信號輸出;
視頻信號輸入、輸出接口采用15針HD母接口;
音頻信號輸入、輸出端采用5位3.8mm鳳凰接口;
采用可編程邏輯陳列電路，任意交互切換;
支持音視頻同步或分離切換功能;
支持通道切換權限設置，音視頻通道切換權限可分開獨立管理;
支持視頻信號類型有：RGBHV，RGBS，RGsB，RsGsBs;
350MHz(-3dB)，滿載帶寬;
信號長距離傳輸失真補償技術;
音頻信號類型有：立體聲;
可獨立調節各音頻輸出通道音量;
具有掉電記憶功能，帶有斷電現場保護功能;
具有水晶按鍵面板操作，支持RS485擴展鍵盤操作;
具有2路RS-232通訊接口;
具有1路網絡接口，可通過以太網遠程控制，支持8個用戶同時連接;
內置國際通用電源;
標準19英寸機架安裝：3U金屬機箱。
技術參數
| 類別 | Pt-VGA1604/08-A |
| 視頻 | |
| 增益 | 0 dB |
| 帶寬 | 350MHz (-3dB),滿載 |
| 多通道對一通道串擾和 | -60dB @10 MHz， -39dB @100 MHz |
| 切換速度 | 200 ns(長時間) |
| 信號類型 | RGBHV，RGBS， RGsB， RsGsBs， 高清晰度電視（HDTV）， 成分視頻，S-video， 復合視頻（信號） |
| 視頻輸入 | |
| 接口 | 15-pin HD 母接口 |
| 小/大電平 | 模擬信號: 0.5V ~ 2.0V p-p |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 信號強度 | 1V p-p ： Y成分視頻、S-video，復合視頻； 0.7V p-p： VGA（電腦信號）；0.3V p-p： R-Y 與B-Y成分視頻、 S-video |
| 大直流偏置誤差 | 15mV |
| 水平頻率響應 | 15 kHz ~ 145 kHz |
| 視頻輸出 | |
| 接口 | BNC 母接口 |
| 小/大電平 | 0.5V ~ 2.0V p-p |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 直流補償 | ±5mV |
| 同步信號 | |
| 輸入/輸出類型 | RGBHV, RGBS, RGsB, RsGsBs,復合視頻,成分視頻 |
| 輸入電平 | 0.5V- 5.0V p-p,: 4.0V p-p 正常 |
| 輸出電平 | AGC-TTL: 5Vp-p, unterminated |
| 輸入阻抗 | 510 Ω |
| 輸出阻抗 | 75 Ω |
| 大上升/下降時間 | 4ns |
| 大傳輸延時 | 水平:90ns 垂直:160ns |
| 視頻制式 | NTSC 3.58，NTSC 4.43，PAL，SECAM |
| 極性 | 正或負（與輸入完全一致） |
| 音頻信號 | |
| 輸入/輸出接口 | 5 位3.8mm帶栓螺絲接口 |
| 接口增益 | 0dB |
| 頻率響應 | 20 Hz ~ 20 kHz, |
| 總諧波失真+噪聲 | 0.03% @ 1 kHz （額定電壓下） |
| 信噪比（S/N ） | >90dB |
| 立體聲分離度 | >80dB @ 1 kHz |
| 共態抑制比（CMRR） | >75dB @: 20 Hz ～ 20 kHz |
| 信號類型 | 立體聲，平衡 或非平衡接法 |
| 阻抗 | 輸入：>10 kΩ（平衡或/ 非平衡接法）輸出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法） |
| 大輸入電平 | +19.5dBu, （平衡或/ 非平衡接法） |
| 增益誤差 | ±0.1dB |
| 大輸出電平 | +19.5dBu, （平衡或/ 非平衡接法） |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-針母 D型 接口 |
| 波特率與協議 | 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
| 串行控制口結構 | 2 = TX, 3 = RX, 5 = GND |
| KEYBOARD控制接口 | |
| 控制接口 | 4針鳳凰座 |
| 使用方式 | 與擴展鍵盤MCP100配套使用 |
| 控制口結構 | +5V=DC5V , + = DATA+, -=DATA- GND = 信號地 |
| 以太網控制接口 | |
| 以太網控制接口 | RJ-45母接口 |
| 以太網控制協議 | TCP/IP |
| 以太網控制速率 | 自適應10M或100M,全雙工或半雙工 |
| 規格 | |
| 電源 | 100VAC ～ 240VAC, 50/60 Hz, 國際自適應電源 |
| 溫度 | 儲存、使用溫度: -20°～ +70°C |
| 濕度 | 儲存、使用濕度:10% ～ 90% |
| 平均故障間隔時間 | 30,000 小時 |
| 質保 | 1年免費保修,終生維護 |

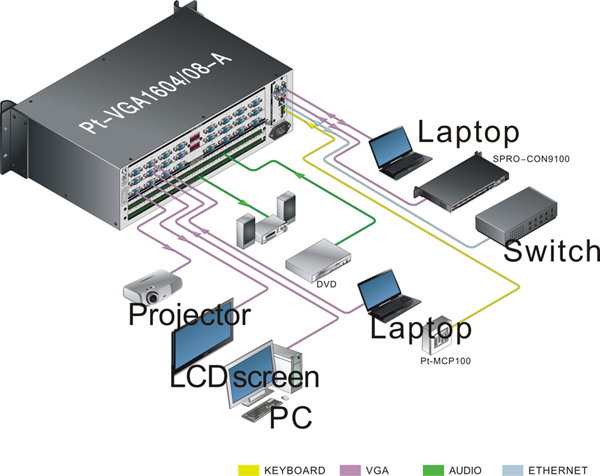

系統連接圖
