Creator Pt-YUV1604/08/16-A矩陣切換器
Pt-YUV1604/08/16-A矩陣切換器

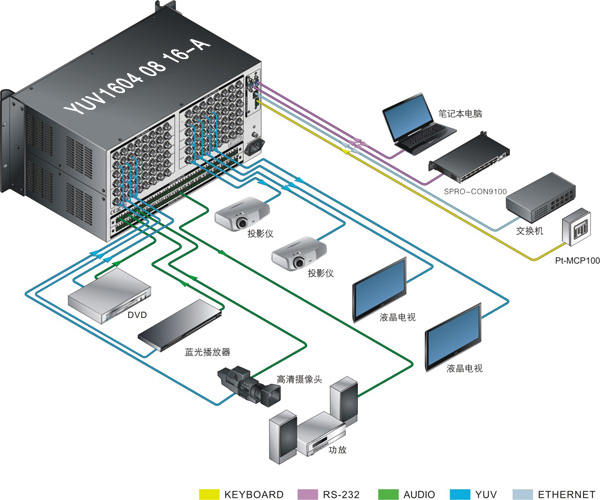

產品描述:
Pt-YUV1604/08/16-A是一款支持16路高清分量視頻信號與立體聲音頻信號輸入，4/8/16路視頻信號與立體聲音頻信號輸出的矩陣切換設備。用于將多個高清分量視頻信號與立體聲音頻信號切換到輸出通道中的任一輸出通道。視頻輸入/輸出接口采用BNC接口。 音頻輸入/輸出接口采用5位3.8mm鳳凰接口。具有RS-232通訊接口和網絡接口,方便與電腦、遙控系統或各種遠端控制設備連接應用。
產品特性
支持16路視頻信號輸入，4/8/16路視頻信號輸出;
視頻信號輸入、輸出接口采用BNC母接口;
視頻信號輸入、輸出接口采用5位3.8mm鳳凰接口;
支持快速切換操作;
采用可編程邏輯陳列電路，任意交互切換;
支持通道切換權限設置，音視頻通道切換權限可分開獨立管理;
支持視頻信號類型有：YPbPr，YCbCr，S-Video，復合視頻;
350MHz(-3dB)，滿載帶寬;
可獨立調節各音頻輸出通道音量;
音頻信號類型有：立體聲(平衡式或非平衡式接法);
信號長距離傳輸失真補償技術;
具有水晶按鍵面板操作，支持RS-485擴展鍵盤操作;
具有2路RS-232通訊接口;
具有1路網絡接口，可通過以太網遠程控制， 支持8個用戶同時連接;
內置國際通用電源;
標準19英寸機架安裝：5U金屬機箱。
| 類別 | Pt-RGB1604/08/16 -A |
| 視頻 | |
| 增益 | 0 dB |
| 帶寬 | 4350MHz (-3dB),滿載 0-10MHz@±0.1dB 0-100mhZ@±0.6dB |
| 多通道對一通道串?dāng)_和 | -56dB@10M, -40dB@100M, |
| 相位I/0S | <1.28度，3.58MHz |
| 微分相位誤差 | 0.1度, 3.58-4.43MHz |
| 微分增益誤差 | 0.1%, 3.58-4.43MHz |
| 大傳輸延時 | 5nS(±1nS) |
| 切換速度 | 200 ns(長時間) |
| 信號類型 | YCbCr/YPbPr分量視頻(component video)，S-video，復合視頻(CVBS) |
| 視頻輸入 | |
| 接口 | BNC母接口 |
| 小/大電平 | 0.5V ~ 2.0V p-p(模擬信號) |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 信號強度 | 1V p-p 分量視頻或S-video中的Y 、復合視頻； 0.7V p-p RGB（電腦信號）；0.3V p-p 分量視頻中的Cb/Pb或Cr/Pr、 S-video中的C |
| 大直流偏置誤差 | 15mV |
| 視頻輸出 | |
| 接口 | BNC母接口 |
| 小/大電平 | 0.5V ～ 2.0V p-p(模擬信號) |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 直流補償 | 大±5mV |
| 音頻信號 | |
| 輸入/輸出接口 | 5 位3.8mm帶栓螺絲接口 |
| 增益 | 0dB |
| 頻率響應 | 20 Hz ~ 20 kHz, |
| 總諧波失真+噪聲 | 0.03% @ 1 kHz （額定電壓下） |
| 信噪比（S/N ） | >90dB |
| 立體聲分離度 | >80dB @ 1 kHz |
| 共態抑制比（CMRR） | >75dB @: 20 Hz ～ 20 kHz |
| 信號類型 | 立體聲，平衡 或非平衡接法 |
| 阻抗 | 輸入：>10 kΩ（平衡或/ 非平衡接法）輸出：50Ω(非平等接法)、100Ω（平等接法） |
| 大輸入電平 | +19.5dBu, （平衡或/ 非平衡接法） |
| 增益誤差 | ±0.1dB |
| 大輸出電平 | +19.5dBu, （平衡或/ 非平衡接法） |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-針母 D型 接口 |
| 波特率與協議 | 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
| 串行控制口結構 | 2 = TX, 3 = RX, 5 = GND |
| KEYBOARD控制接口 | |
| 控制接口 | 4 針鳳凰座 |
| 使用方式 | 與擴展鍵盤MCP100配套使用 |
| 控制口結構 | +5V=DC5V , + = DATA+, -=DATA- GND = 信號地 |
| 以太網控制接口 | |
| 以太網控制接口 | RJ-45母接口 |
| 以太網控制協議 | TCP/IP |
| 以太網控制速率 | 自適應10M或100M,全雙工或半雙工 |
| 規格 | |
| 電源 | 100VAC ～ 240VAC, 50/60 Hz, 國際自適應電源 |
| 溫度 | 儲存、使用溫度: -20°～ +70°C |
| 濕度 | 儲存、使用濕度:10% ～ 90% |
| 產品重量 | 約5kg |
| 質保 | 1年免費保修,終生維護 |
