Creator Pt-YUV1604/08/16矩陣切換器
Pt-YUV1604/08/16矩陣切換器
產品描述:
Pt-YUV1604/08/16是一款支持16路高清分量視頻信號輸入，4/8/16路視頻信號的矩陣切換設備。用于將多個高清分量視頻信號切換到輸出通道中的任一通道。視頻輸入/輸出接口采用BNC接口。具有RS-232通訊接口和網絡接口，方便與電腦、遙控系統或各種遠端控制設備連接應用。
產品特性
支持16路視頻信號輸入，4/8/16路視頻信號輸出;
視頻信號輸入、輸出接口采用BNC母接口;
支持快速切換操作;
采用可編程邏輯陳列電路，任意交互切換;
支持通道切換權限設置;
支持視頻信號類型有：YPbPr，YCbCr，S-Video，復合視頻;
350MHz(-3dB)，滿載帶寬;
具有水晶按鍵面板操作，支持RS-485擴展鍵盤操作;
具有2路RS-232通訊接口;
具有1路網絡接口，可通過以太網遠程控制， 支持8個用戶同時連接;
內置國際通用電源;
標準19英寸機架安裝：5U金屬機箱。
技術參數
| 類別 | Pt-RGB1604/08/16 |
| 視頻 | |
| 增益 | 0 dB |
| 帶寬 | 4350MHz (-3dB),滿載 0-10MHz@±0.1dB 0-100mhZ@±0.6dB |
| 多通道對一通道串?dāng)_和 | -56dB@10M, -40dB@100M, |
| 相位I/0S | <1.28度，3.58MHz |
| 微分相位誤差 | 0.1度, 3.58-4.43MHz |
| 微分增益誤差 | 0.1%, 3.58-4.43MHz |
| 大傳輸延時 | 5nS(±1nS) |
| 切換速度 | 200 ns(長時間) |
| 信號類型 | YCbCr/YPbPr分量視頻(component video)，S-video，復合視頻(CVBS) |
| 視頻輸入 | |
| 接口 | BNC母接口 |
| 小/大電平 | 0.5V ~ 2.0V p-p(模擬信號) |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 信號強度 | 1V p-p 分量視頻或S-video中的Y 、復合視頻； 0.7V p-p RGB（電腦信號）；0.3V p-p 分量視頻中的Cb/Pb或Cr/Pr、 S-video中的C |
| 大直流偏置誤差 | 15mV |
| 視頻輸出 | |
| 接口 | BNC母接口 |
| 小/大電平 | 0.5V ～ 2.0V p-p(模擬信號) |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 直流補償 | 大±5mV |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-針母 D型 接口 |
| 波特率與協議 | 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
| 串行控制口結構 | 2 = TX, 3 = RX, 5 = GND |
| KEYBOARD控制接口 | |
| 控制接口 | 4 針鳳凰座 |
| 使用方式 | 與擴展鍵盤MCP100配套使用 |
| 控制口結構 | +5V=DC5V , + = DATA+, -=DATA- GND = 信號地 |
| 以太網控制接口 | |
| 以太網控制接口 | RJ-45母接口 |
| 以太網控制協議 | TCP/IP |
| 以太網控制速率 | 自適應10M或100M,全雙工或半雙工 |
| 規格 | |
| 電源 | 100VAC ～ 240VAC, 50/60 Hz, 國際自適應電源 |
| 溫度 | 儲存、使用溫度: -20°～ +70°C |
| 濕度 | 儲存、使用濕度:10% ～ 90% |
| 產品重量 | 約5kg |
| 質保 | 1年免費保修,終生維護 |

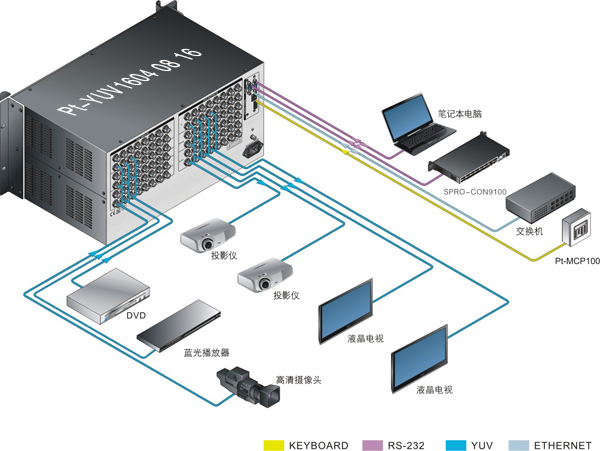

系統連接圖
