Creator Pt-VIDEO3208/16/24/32矩陣切換器
Pt-VIDEO3208/16/24/32矩陣切換器
產品描述:
Pt-VIDEO3208/16/24/32是一款將輸入32路復合視頻信號快速切換到一路或多路通道輸出的音視頻矩陣切換器。支持32路視頻信號輸入，08/16/24/32路視頻信號輸出。視頻接口采用BNC接口。 具有RS-232通訊接口和網絡接口，方便與電腦、遙控系統或各種遠端控制設備連接應用。
產品特性
支持32路視頻信號輸入，08/16/24/32路視頻信號輸出。
信號輸入、輸出接口采用BNC接口;
支持快速切換操作;
采用可編程邏輯陳列電路，任意交互切換;
支持通道切換權限設置;
支持視頻信號類型有：復合視頻;
300MHz(-3dB)，滿載帶寬;
具有水晶按鍵面板操作，支持RS-485擴展鍵盤操作;
具有掉電記憶功能，帶有斷電現場保護功能;
具有2路RS-232通訊接口;
具有1路網絡接口，可通過以太網遠程控制， 支持8個用戶同時連接;
內置國際通用電源;
標準19英寸機架安裝：5U金屬機箱。
技術參數
| 類別 | Pt-VIDEO3208/16/24/32 |
| 視頻 | |
| 增益 | 0 dB |
| 帶寬 | 300MHz (-3dB),滿載 0-10MHz@±0.1dB 0-30mhZ@±0.5dB |
| 多通道對一通道串?dāng)_和 | -50dB@5M, -45dB@100M, |
| 相位I/0S | <1.28度，3.58MHz |
| 微分相位誤差 | 0.1度, 3.58-4.43MHz |
| 微分增益誤差 | 0.1%, 3.58-4.43MHz |
| 大傳輸延時 | 5nS(±1nS) |
| 切換速度 | 200 ns(長時間) |
| 信號類型 | 復合視頻 |
| 視頻輸入 | |
| 接口 | 32路RCA接口 |
| 小/大電平 | 0.5V ~ 2.0V p-p(模擬信號) |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 同步鎖相 | 0.3V-0.4VP-P |
| 大直流偏置誤差 | 15mV |
| 視頻輸出 | |
| 接口 | 32路RCA接口 |
| 小/大電平 | 0.5V ～ 2.0V p-p(模擬信號) |
| 阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 直流補償 | ±5mV |
| 同步信號 | |
| 輸入/輸出類型 | NTSC 3.58，NTSC 4.43，PAL，SECAM |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-針母 D型 接口 |
| 波特率與協議 | 9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
| 串行控制口結構 | 2 = TX, 3 = RX, 5 = GND |
| KEYBOARD控制接口 | |
| 控制接口 | 4 針鳳凰座 |
| 使用方式 | 與擴展鍵盤MCP100配套使用 |
| 控制口結構 | +5V=DC5V , + = DATA+, -=DATA- GND = 信號地 |
| 以太網控制接口 | |
| 以太網控制接口 | RJ-45母接口 |
| 以太網控制協議 | TCP/IP |
| 以太網控制速率 | 自適應10M或100M,全雙工或半雙工 |
| 規格 | |
| 電源 | 100VAC ～ 240VAC, 50/60 Hz, 國際自適應電源 |
| 溫度儲存、使用濕度 | -20°～ +70°C |
| 濕度儲存、使用濕度 | 10% ～ 90% |
| 產品重量 | 約16.8kg |
| 質保 | 1年免費保修，終生維護 |

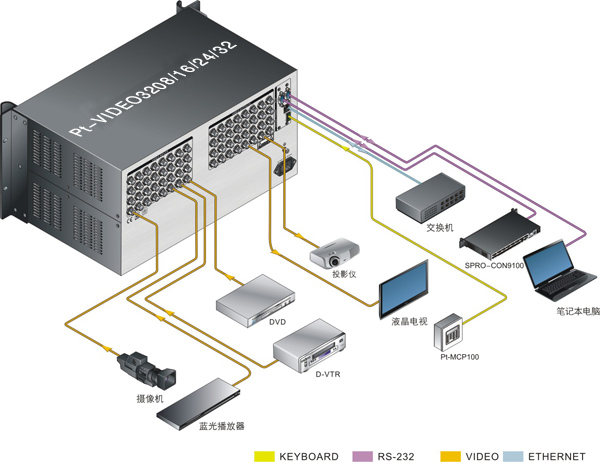

系統連接圖
