Creator Pt-3G HD-SDI1604/08/16矩陣切換器
Pt-3G HD-SDI1604/08/16矩陣切換器
產品描述:
Pt-3G HD-SDI 1604/08/16數字矩陣切換器支持16路SDI音視頻信號輸入，04/08/16路視頻信號輸出，可以將輸入16路SDI數字音視頻信號快速切換到一路或多路通道輸出。SDI輸入/輸出接口采用BNC接口。具有RS-232通訊接口和網絡接口,方便與電腦、遙控系統或各種遠端控制設備連接應用。
產品特性
支持16路3G HD-SDI數字信號輸入，4/8/16路數字信號輸出，采用BCN接口。
大數據速率達2.97Gbps的超高帶寬傳輸;
帶有自動均衡技術，支持HDTV兼容;
支持快速切換操作;
采用可編程邏輯陳列電路，任意交互切換;
強大的存儲功能，可存儲和調用多個預存的切換模式;
支持按鍵、RS-232及太網三種控制方式，LCD顯示屏顯示操作信息;
具有掉電記憶功能，帶有斷電現場保護功能;
靈敏的按鍵操作，同時具有按鍵操作指示燈;
內置國際通用電源;
標準19英寸機架安裝：2U金屬機箱。
技術參數
| 類別 | Pt-3G HD-SDI1604/08/16 |
| 視頻 | |
| 應用標準 | SMPTE 259M,SMPTE 292M, SMPTE424M, ITU-R BT.601, ITU-R BT.1120 |
| 視頻格式 | 270Mbps SDI\1.485 Gbps HD-SDI和2.97Gbps 3G-SDI |
| 數據頻率 | 19Mbps 到2.97 Gbps |
| 幅度 | 0.8Vp-p±10% |
| 上升/下降時間 | 400-700ps |
| 沖過 | <10% |
| 移動 | <540ps±10% |
| 小/大電平 | 0.5V to 1.0 Vp-p |
| 大傳輸范圍 | 3G:140m.HD:200m.SD:400m 推薦使用認證過的SDI專業線纜 如：Belden 1694A |
| 視頻輸入 | |
| 接口 | 16個BNC母接口 |
| 回波損耗 | <-15dB,DC@1MHz to 1.5GHz |
| 直流補償大 | ±5mV |
| 阻抗 | 75 Ω |
| 輸出阻抗 | 75 Ω |
| 視頻輸出 | |
| 接口 | 17個BNC母接口 |
| 直流補償大 | ±5mV |
| 阻抗 | 75 Ω |
| 輸出阻抗 | 75 Ω |
| 回波損耗 | <-15dB,DC@1MHz to 1.5GHz |
| 控制種類 | |
| 串行控制接口 | RS-232, 9-針母 D型 接口 |
| 波特率與協議 | 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
| 串行控制口結構 | 2 = TX, 3 = RX, 5 = GND |
| 以太網控制接口 | RJ-45母接口（可選控制接口配件） |
| 以太網控制協議 | TCP/IP |
| 以太網控制速率 | 自適應10M或100M 全雙工或半雙工 |
| 控制程序 | 《SWITCHER 2.0》 |
| 規格 | |
| 電源 | 100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源 |
| 溫度 | 儲存、使用溫度: -20° ~ +70°C |
| 濕度 | 儲存、使用濕度:10% ~ 90% |
| 產品重量 | 約4kg |

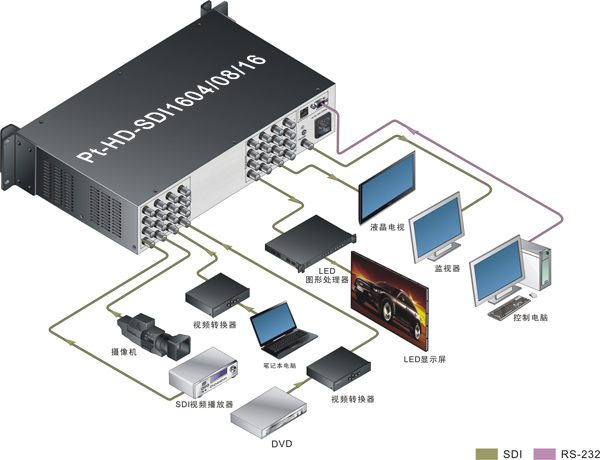

系統連接圖
