DVI0802/04/08-A矩陣切換器
產品描述:

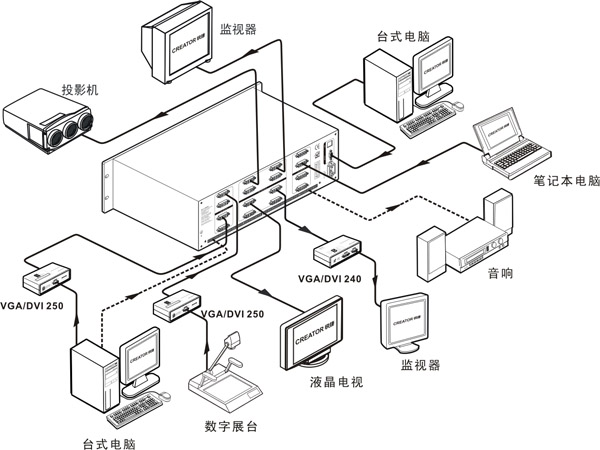

DVI0802/04/08-A矩陣切換器支持8路音視頻信號輸入，8路音視頻信號輸出，可以將輸入2/4/8路DVI全數字視頻信號與立體聲音頻信號同步或異步快速切換到一路或多路通道輸出。采用新的DVI全數字接口，使圖象信號可高保真輸出，畫面更加清晰，真實。
產品特性
支持8路DVI視頻信號及音頻信號輸入,2/4/8路DVI視頻信號及音頻信號輸出。
支持輸入前端精確自適應補償，將大的輸入距離延長至36米。
支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入。
支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載。
支持快速切換操作。
獨立的音頻平衡/非平衡輸入，輸出端子。
支持視頻信號類型：DVI1.0規范中的DVI-D全數字T.M.D.S信號
視頻帶寬：165MHZ，數字接口帶寬：1.65GHZ。
視頻信號輸入，輸出端采用全數字DVI-D接口，音頻信號端采用5位鳳凰接口。
具有掉電記憶功能帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能。
具有紅外遙控功能和RS232通信功能。
具有網絡接口，可通過以太網控制。
音頻信號類型有：立體聲，平衡或非平衡接法。
可機架安裝的3U金屬機箱。
采用可編程邏輯陳列電路，任意交互切換。
信號長距離傳輸失真補償技術。
采用可編程邏輯陳列電路，任意交互切換。內置國際通用電源。
技術參數
|
|
DVI0802-A |
DVI0804-A |
DVI0808-A |
|
|
|
|
|
|
DVI 1.0規范中的 DVI-D全數字 T.M.D.S 信號 |
|
|
|
小于36米，在1600x1200@60時（推薦使用認證過的DVI專用線材，如Molex TM 的線材） |
|
|
|
小于7米，在1600x1200@60時（推薦使用認證過的DVI專用線材，如Molex TM 的線材） |
|
|
|
輸入：>10 kΩ（平衡或/ 非平衡接法）
輸出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法） |
|
|
|
波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
|
|
|
RJ-45母接口（可選控制接口配件） TCP/IP |
|
|
|
RJ-45母接口（可選控制接口配件） TCP/IP |
|
|
|
自適應10M或100M,全雙工或半雙工 |
|
|
|
100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源 |
|
|
|
|
430(L)X260(W)X133.5(H) mm |
|
|
|
