Creator VGAS2/S4矩陣分配器
VGAS2/S4矩陣分配器
產品描述:
VGA S2/S4是一款支持1路VGA信號輸入，輸出2路/4路VGA監視信號聽分配器。可以有效避免信號在長距離中產生的信號損失。此外，內置高質量的圖像分配芯片，使得在計算機信號分配方面比同類產品更勝一籌。同時，具有高效的防靜處理。
產品特性
支持1路VGA信號輸入，2路/4路VGA信號同時輸出。
信號輸入、輸出接口采用15針HD接口。
視頻帶寬為250MHz。
采用高性能的信號圖像處理芯片，使圖像可高保真輸出。
安裝帶有標準機械柜安裝架。
具備完美的防靜電處理。
技術參數
| 視頻 |
| 帶 寬 | 250MHz (-3dB),滿載，0 - 10MHz只是+0.1dB到-0.1dB 0 - 130Mhz只是+0.6dB到-0.8dB |
| 亮色度干擾 | -50dB@5MHz -45dB@10MHz |
| 信號輸入 |
| 信號類型 | 1路VGA信號 |
|
接 口 |
15針HD母接口 |
| 小輸入電平 | 0.5Vp-p |
| 大輸出電平 | 2.0V p-p |
| 輸入阻抗 | 75 Ω |
| 回波損耗 | -30dB@5MHz |
| 大DC補償 | 1.5V |
| 信號輸出 |
| 信號類型 | 2路/4路計算機VGA信號 |
| 接口 | 15針HD母接口 |
| 回波損耗: | -30dB@5MHz |
| DC 補 償 | 5mV |
| 小輸出電平 | 0.5V p-p, |
| 大輸出電平 | 2.0Vp-p, |
| 輸出阻抗 | 75 Ω |
| 規格 |
| 電源 | 220V/50HZ |
| 功耗 | 10W |
| 機箱尺寸 |
160mm(L)X100mm(W)X40mm(H) |
| 顏色 |
白色 |
| 重量 | 0.6kg |

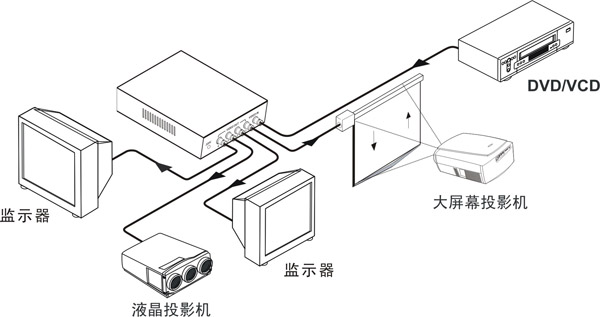

系統連接圖
