Creator VGA/DVI250轉換器

VGA/DVI250轉換器



VGA/DVI250轉換器

產品描述:

VGA/DVI250可以把模擬的RGBHV或RGsB信號轉換為DVI信號。支持1路模擬RGBHV輸入,1路模擬輸出和1路DVI信號輸出,具有采樣時鐘頻率調節、采樣時鐘相位調節等功能。

產品特性

支持信號標準高達1600×1200×60HZ。

支持1路模擬RGBHV輸入。

支持1路模擬輸出和1路DVI信號輸出。

支持采樣時鐘頻率調節。

支持采樣時鐘相位調節。

支持圖像垂直位置調節。

可獨立調節和保存各種輸入分辨率下的各種可調節參數。

輸入支持Windows即插即用。

信號輸入指示。





技術參數

規格特征

輸入接口 15HDF型

模擬輸出接口 15HDF型

DVI輸出接口 DVI-D型

電 源 AC100~240V,50/60HZ

外形尺寸 160Lx100Wx40H

重 量 408g

性能指標

像素時鐘頻率 24MHz~165MHz

高輸入刷新頻率 85Hz

輸入高分辨率 1600×1200@60HZ

RGB信號輸入幅度 0.5Vp-p~1.5Vp-p 阻抗: 75Ω±4Ω

像素時鐘頻率 24M Hz~165M Hz

H和V信號輸入幅度 TTL電平 阻抗:510Ω±25Ω

RGB通道隔離度 小于-50dB(10M Hz)

信噪比 大于48dB

RGB信號輸出幅度 幅度與輸入相同, 阻抗: 75Ω±4Ω

H、V信號輸出電平 TTL電平, 阻抗: 75Ω±4Ω

設備支持分辨率見下表:

序號 分辨率 刷新頻率(Hz)

1 640×480 60、72、75、85

2 800×600 56、60、70、72、75、85

3 1024×786 60、70、75、80、85

4 1152×864 60、70、75、85

5 1280×960 60、70、75、85

6 1280×1024 60、70、75、85

7 1600×1200 60

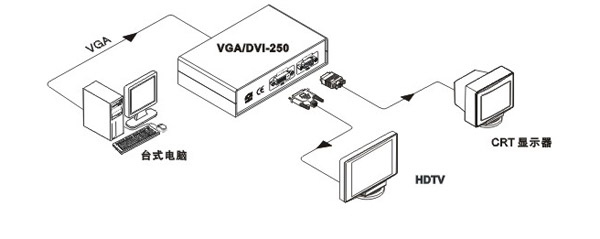

系統連接圖
