Creator CR-3G HD-SDI0808矩陣
CR-3G HD-SDI0808矩陣
產品描述:
CREATOR 3G HD-SDI0808 數字視頻矩陣切換器是專為數字高清視頻信號的顯示切換而設計的高性能矩陣開關設備，用于將視頻輸入通道上的視頻輸入信號切換到視頻輸出通道中的任一通道。采用BNC接口，支持8路SDI視頻信號輸入輸出，具有強大的存儲功能和掉電記憶功能，保證數據不會因突然掉電而丟失。擁有自動均衡功能和時鐘恢復功能，將大的輸入距離延長至100米，保證信號的高質量傳輸。具有實時溫度檢測、LCD液晶顯示、按鍵快速切換通道等功能。支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入。具備RS-232、以太網控制端口，可以方便與個人電腦或各種中央控制系統(如CREATOR、快思聰、AMX等)配合使用，支持全數字傳輸高達2.97 Gbps 的多速率SDI 信號。采用19英寸標準上架機箱設計，使用靈活方便。

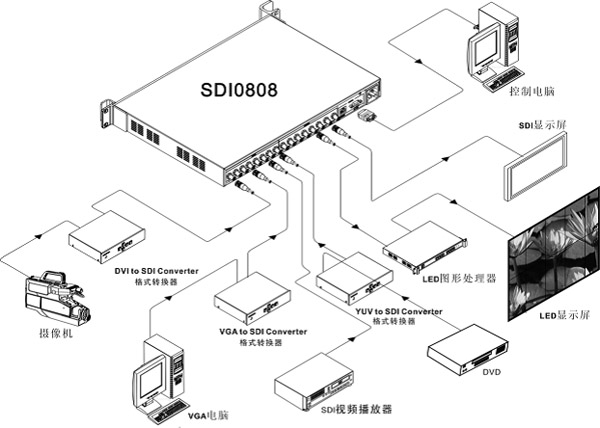

CREATOR運用先進的技術和結構設計，采用先進的進口切換芯片和高品質的電子元器件，從而保證矩陣系統高度的安全性、可靠性及優異的性能指標，是數字視頻切換的首選之一。3G HD-SDI0808 數字視頻矩陣切換器主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。
產品特性
支持8路3G HD-SDI數字信號輸入、輸出，采用BCN接口。
大數據速率達2.97Gbps的超高帶寬傳輸。
帶有自動均衡技術，支持HDTV 兼容。
支持3G HD-SDI數字視頻信號的同步或異步切換。
靈敏的按鍵操作，同時具有按鍵操作指示燈，LCD顯示屏顯示操作信息。
強大的存儲功能，可存儲和調用多個預存的切換模式。
支持按鍵、RS-232及以太網三種控制方式。
強大的檢測系統，可以對設備的控制接口、電源系統、操作系統進行自檢、報錯。
支持實時溫度檢測，當機箱內部溫度達到預定溫度時，風扇自動開啟，起到保護的作用。
支持時鐘恢復功能。
具有掉電記憶功能，保證數據永不丟失。
內置電源管理單元及冗余電源，系統工作更加穩定。
支持全球通用的AC100-240V電源輸入。
機箱安裝于標準19英寸機架上。
|
視頻
|
|
|
應用標準
|
SMPTE 259M，SMPTE 292M，SMPTE 424M，ITU-R BT.601， ITU-R BT.1120
|
|
視頻格式
|
270 Mbps SDI、1.485 Gbps HD-SDI 和 2.97 Gbps 3G-SDI
|
|
數據頻率
|
19 Mbps 到 2.97 Gbps
|
|
幅度
|
0.8 Vp-p ± 10%
|
|
上升/下降時間
|
400～700ps
|
|
直流偏移
|
0V ±0.5
|
|
過沖
|
<10%
|
|
移動
|
<540ps±10%
|
|
小//大電平
|
0.5 V to 1.0 Vp-p
|
|
大傳輸范圍
|
3G: 140m. HD: 200m. SD: 400m 推薦使用認證過的SDI專業線纜 如：Belden 1694A
|
|
視頻輸入
|
|
|
接口
|
8個BNC母接口
|
|
阻抗
|
75 Ω
|
|
回波損耗
|
<-15 dB，DC @ 1 MHz to 1.5 GHz
|
|
直流補償
|
大±5mV
|
|
輸出阻抗
|
75 Ω
|
|
視頻輸出
|
|
|
接口
|
8個BNC母接口
|
|
阻抗
|
75 Ω
|
|
回波損耗
|
<-15 dB, DC @ 1 MHz to 1.5 GHz
|
|
直流補償
|
大±5mV
|
|
輸出阻抗
|
75 Ω
|
|
控制種類
|
|
|
串行控制接口
|
RS-232，9-針母 D型 接口
|
|
波特率與協議
|
波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
|
|
串行控制口結構
|
2 = TX，3 = RX，5 = GND
|
|
以太網控制接口
|
RJ-45母接口（可選控制接口配件）
|
|
以太網控制協議
|
TCP/IP
|
|
以太網控制速率
|
自適應10M或100M，全雙工或半雙工
|
|
控制程序
|
《SWITCHER 2.0》
|
|
規格
|
|
|
電源
|
100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源
|
|
溫度
|
儲存、使用溫度: -20° ~ +70°C
|
|
濕度
|
儲存、使用濕度:10% ~ 90%
|
|
機箱尺寸mm
|
1U
|
|
產品重量
|
約3kg
|
