Creator Pt-HDMI-M35 mini版長線驅動器
Pt-HDMI-M35 mini版長線驅動器
產品描述:
在多媒體應用系統中，往往需要一個顯示終端能在距離較大的應用范圍內顯示高清晰的畫質。CREATOR快捷線路驅動器系列專為解決這類工程問題而設計了HDMI-M35線路驅動器，可將HDMI信號利用普通國產電纜傳輸，使源端與終端的有效應用在高分辨率視頻電纜上傳輸距離長可達35米，再現高清晰畫面。其支持1路信號輸入、1路信號輸出，體積小，使用方便，無需設置。
產品特性
高分辨率NomalPC：
1600x1200@60_24bit
HDPC：1920x1200@60_24bit
HDTV：1920×1080@60Hz_36bit
支持HDMI 1.3協議，HDCP1.3協議;
支持熱插拔;
支持單向傳輸功能，標有IN端接輸入信號，標有OUT端接輸出信號;
支持1路HDMI(DVI，需要轉接頭)端子輸入;
支持1路HDMI(DVI，需要轉接頭)端子輸出;
支持信號輸入傳輸距離大可達35米應用范圍;
支持信號輸出傳輸距離大可達7米應用范圍;
防靜電處理：接觸放電8KV，空氣放電15KV;
無需電源;
HDMI放大器帶寬：2.25GHz ;
視頻信號輸入：1.2 V p-p ;
HDMI接口類型：HDMI-A 母頭，HDMI-A 公頭。
技術參數
| 類別 | Pt-HDMI-M35 |
| 視頻輸入類型 | 1路HDMI，HDMI接口 |
| 視頻輸出類型 |
1路HDMI，HDMI接口 |
| 輸入回波損耗 | <-25dB@0～5MHz |
| 輸出回波損耗 | -30dB@5MHz |
| 傳輸距離 | 35m |
| THD+Noise | 0.015%@1kHz額定電平 |
| 信噪比 | >100 dB |
| 電源 | 無需外接電源 |

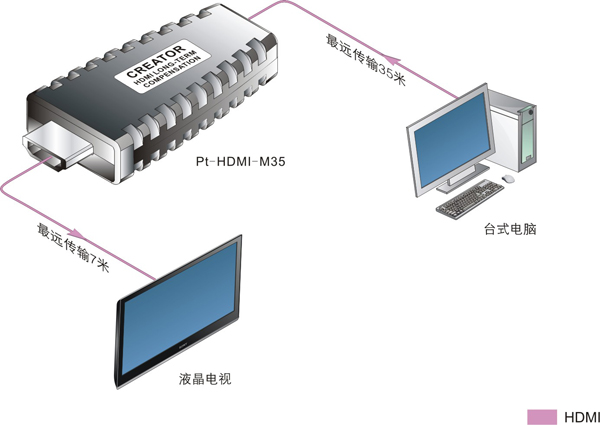

系統連接圖
