Creator Pt-HDMI0802/04/08矩陣切換器
Pt-HDMI0802/04/08矩陣切換器
產品描述:
Pt-HDMI0802/04/08是8路輸入2/4/8路輸出的HDMI矩陣，此矩陣支持HDMI 1.3a、HDCP 1.3、與及DVI 1.0協議。支持12位色深的所有HDTV分辨率包括108p/60，以及高達1920*1200的PC的分辨率。支持對高達35米的長線輸入作自動均衡，對長距離的HDMI電纜進行補償，減少所需附加的輸入信號處理設備數量。此矩陣能夠出色的將HDMI視頻及多路數字音頻信號通過HDMI線傳輸?shù)斤@示設備上。
產品特性
支持8路HDMI視頻輸入，4/8/16路HDMI輸出與及嵌入式多通道數字音頻信號的交叉切換。
與包括108p/60的所有HDTV分辨率和高達1920*1200的PC的分辨率兼容;
長線輸入自動均衡——確保能對每個輸入進行獨立的自動的補償由于長距離傳輸或者使用低質量線村造成的信號損耗;
支持HDMI 1.3a、HDCP 1.3、與及DVI 1.0協議。支持高色深，以及高達2.25Gbps速率;
HDCP兼容——確保有內容保護的媒體能正常顯示與其它HDCP兼容設備的協同使用;
具有水晶按鍵面板操作，支持RS-485擴展鍵盤操作;
具有掉電記憶功能，帶有斷電現場保護功能;
具有2路RS-232通訊接口;
具有1路網絡接口，可通過以太網遠程控制， 支持8個用戶同時連接;
內置國際通用電源;
技術參數
| 類別 | Pt-HDMI0802/04/08 |
| 視頻 | |
| 協議 | 支持HDCP1.3協議，支持HDMI1.3協議，兼容DVI1.0協議 |
| 增益 | 0 dB |
| 像素帶寬 | 165MHz, 全數字 |
| 接口帶寬 | 2.25Gbps,全數字 |
| 大支持分辨 |
Normal-PC：1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit, HDTV：1920x1080P@60_36bit |
| 位時鐘抖動(Clock Jitter) | <0.15 Tbit |
| 位上升時間(Risetime ) | <0.3Tbit (20%--80%) |
| 位下降時間(Falltime) | <0.3Tbit (20%--80%) |
| 大傳輸延時 | 5nS(±1nS) |
| 切換速度 | 200 ns(長時間) |
| 信號類型 | HDMI 1.3規范中的 HDMI-A全數字 T.M.D.S. 信號 |
| 視頻輸入 | |
| 接口 | HDMI-D母接口 |
| 信號強度 | T.M.D.S +/- 0.4Vpp |
| 小/大電平 | T.M.D.S 2.9V/3.3V |
| 輸入EDID | EDID現場可擦寫 |
| 阻抗 | 75 Ω |
| 大直流偏置誤差 | 15mV |
| 建議大輸入距離 | 小于20米，在1920x1200@60時（推薦使用認證過的HDMI專用線材，如Molex TM 的線材） |
| 視頻輸出 | |
| 接口 | HDMI-A母接口 |
| 小/大電平 | T.M.D.S. 2.9V/3.3V |
| 阻抗 | 50 Ω |
| 建議大輸出距離 | 小于10米，在1920x1200@60時（推薦使用認證過的HDMI專用線材，如Molex TM 的線材） |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-針母 D型 接口 |
| 波特率與協議 | 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
| KEYBOARD控制接口 | |
| KEYBOARD控制接口 | 4 位鳳凰座 |
| 使用方式 | 與擴展鍵盤MCP100配套使用 |
| KEYBOARD控制口結構 | +5V=DC5V , + = DATA+, -- = DATA-- , GND = 信號地 |
| 以太網控制接口 | |
| 以太網控制接口 | RJ-45母接口 |
| 以太網控制協議 | TCP/IP |
| 以太網控制速率 | 自適應10M或100M 全雙工或半雙工 |
| 規格 | |
| 電源 | 100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源 |
| 功率 | 大25w |
| 溫度 | 儲存、使用溫度: -20° ~ +70°C |
| 濕度 | 儲存、使用濕度:10% ~ 90% |
| 產品重量 | 約2.5kg |

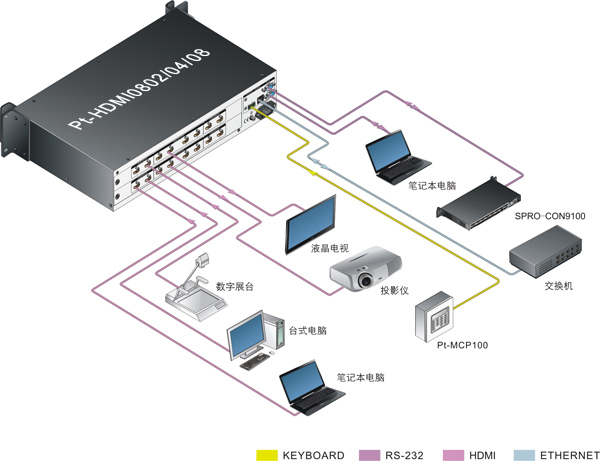

系統連接圖
