RGB3208/16/24/32-A 高帶寬矩陣 (帶音頻)

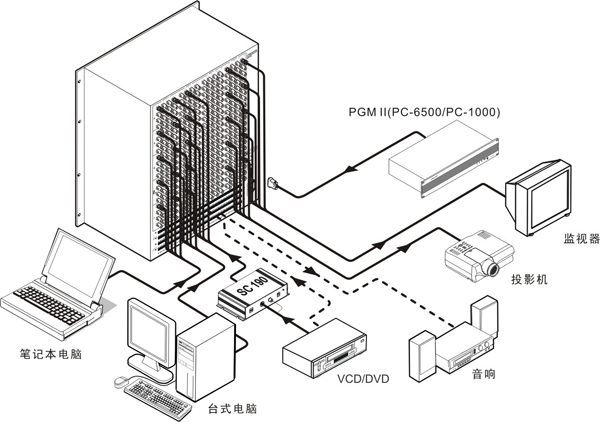

產品描述:
RGB3208/16/24/32-A是一款支持32路音頻信號輸入，08/16/24/32-A 路輸出的音視頻矩陣切換器�？蓪⑤斎�32路RGB信號與立體聲音頻信號同步或異步快速切換任一路或多路通道輸出。采用高性的圖像處理器及信號長距離傳輸失真增益補償技術，使圖像信號長距離傳輸高保真輸出。具有RS232通訊接口，方便與電腦、遙控系統或各種遠端控制設備。
產品特性
支持32路音視頻信號輸入，08/16/24/32路音視頻信號輸出。
支持快速切換操作。
獨立的RGBHV分量和音頻平衡/非平衡輸入、輸出端子。
支持視頻信號類型有：RGBHV，RGBS，RGsB，RsGsBs 高清晰度電視(HDTV)，成分視頻，S-video,復合視頻(信號)。
450MHz(-3dB)，滿載的高帶寬
視頻信號輸入、輸出端口采用BNC接口，音頻信號端采用5 位鳳凰接口。
具有掉電記憶功能帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能。
具有紅外遙控功能和RS232通信功能。
具有網絡接口，可通過以太網控制。
音頻信號類型有：立體聲，平衡或非平衡接法。
可機架安裝的7U金屬機箱。
采用可編程邏輯陳列電路，任意交互切換。
信號長距離傳輸失真補償技術。
內置國際通用電源。
技術參數
|
|
RGB3208-A |
RGB3216-A |
RGB3224-A |
RGB3232-A |
|
帶 寬 |
450MHz (-3dB),滿載，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB |
|
多通道對一通道串?dāng)_和 |
-55dB @10 MHz， -40dB @100 MHz |
|
微分相位I/0S |
0.1%, 3.58-4.43MHz |
|
微分增益誤差 |
0.1度, 3.58-4.43MHz |
|
信號類型 |
RGBHV，RGBS， RGsB， RsGsBs高清晰度電視（HDTV）成份視頻，S-video,復合視頻（信號） |
|
信號強度 |
1V p-p ： Y成分視頻、S-video，復合視頻； 0.7V p-p： VGA（電腦信號）；0.3V p-p： R-Y 與B-Y成分視頻、 S-video |
|
小/大電平 |
模擬信號：0.5V ~ 2.0V p-p |
|
輸入/輸出接口 |
RGBHV, RGBS, RGsB, RsGsBs |
|
輸入電平 |
0.5V- 5.0V p-p,: 4.0V p-p 正常 |
|
輸出電平 |
AGC-TTL: 5Vp-p, unterminated |
|
頻率響應 |
20 Hz ~ 20 kHz, |
|
總諧波失真 噪聲 |
0.03% @ 1 kHz （額定電壓下） |
|
共態抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
阻 抗 |
輸入：>10 kΩ（平衡或/ 非平衡接法）輸出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法） |
|
大輸入電平 |
+19.5dBu, （平衡或/ 非平衡接法） |
|
增益誤差 |
±0.1dB @20 Hz ~ 20 kHz |
|
大輸出電平 |
+19.5dBu, （平衡或/ 非平衡接法） |
|
|
|
串行控制接口 |
RS-232, 9-針母 D型 接口 |
|
波特率與協議 |
波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
|
串行控制口結構 |
2 = TX, 3 = RX, 5 = GND |
|
以太網控制接口 |
RJ-45母接口（可選控制接口配件） |
|
電 源 |
100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源 |
|
溫 度 |
儲存、使用溫度: -20° ~ +70°C |
|
濕 度 |
儲存、使用濕度:10% ~ 90% |
|
機箱尺寸mm |
485(L)X266(W)X445(H) |
485(L)X266(W)X445(H) |
485(L)X266(W)X534(H) |
485(L)X266(W)X534(H) |
|
產品重量 |
17kg |
17kg |
22kg |
22kg |
|
平均故障間隔時間 |
30,000 小時 |
|
質 保 |
1年免費保修,終生維護 |
