VGA1604/08-A 計算機矩陣(帶音頻)
產品描述:

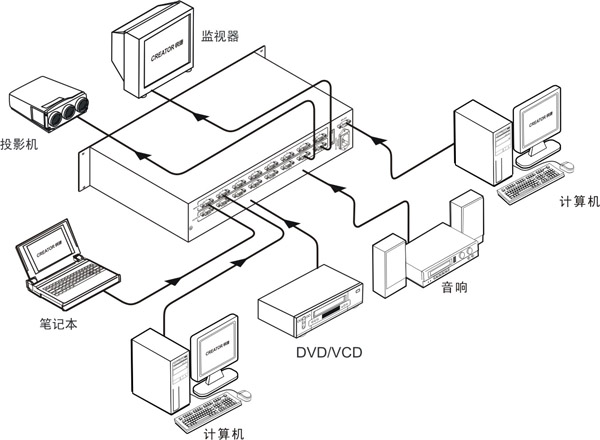

VGA1604/08/16是一款支持16路音視頻信號輸入，4/8路音視頻信號輸出的專業切換設備，用于將多個電腦信號同步或異步切換到輸出通道中的任一通道。
產品特性
支持16路音視頻信號輸入，4/8路音視頻信號輸出。
支持快速切換操作。
獨立的VGA輸入、輸出端子，采用15針HD母接口支持各種RGB、VGA、信號源。
支持視頻信號類型有：RGBHV，RGBS，RGsB.
250MFhz(-3dB),滿載帶寬。
具有掉電記憶功能帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能。
具有紅外遙控功能和RS232通信功能。
音頻信號類型有：立體聲，平衡或非平衡接法。
可機架安裝的2U金屬機箱。
采用可編程邏輯陳列電路，任意交互切換。
信號長距離傳輸失真補償技術。
內置國際通用電源。
技術參數
|
多通道對一通道串?dāng)_和 |
-60dB @10 MHz， -39dB @100 MHz |
|
信號類型 |
RGBHV，RGBS， RGsB， RsGsBs高清晰度電視（HDTV） |
|
信號強度 |
1V p-p ： Y成分視頻、S-video，復合視頻； 0.7V p-p： VGA（電腦信號）；0.3V p-p： R-Y 與B-Y成分視頻、 S-video |
|
小/大電平 |
模擬信號：0.5V ~ 2.0V p-p |
|
輸入/輸出接口 |
RGBHV, RGBS, RGsB, RsGsBs |
|
輸入電平 |
0.5V- 5.0V p-p,: 4.0V p-p 正常 |
|
輸出電平 |
AGC-TTL: 5Vp-p, unterminated |
|
水平同步頻率響應 |
15KHz-145KHz |
|
垂直同步頻率響應 |
30Hz-170Hz |
|
輸入/輸出接口 |
2--16路5 位3.8mm帶栓螺絲接口 |
|
頻率響應 |
20 Hz ~ 20 kHz, |
|
總諧波失真 噪聲 |
0.05% @ 1 kHz （額定電壓下） |
|
共態抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
串行控制接口 |
RS-232, 9-針母 D型 接口 |
|
波特率與協議 |
波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
|
串行控制口結構 |
2 = TX, 3 = RX, 5 = GND |
|
控制程序 |
《Matrix Control Program》 |
|
電 源 |
100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源 |
|
機箱尺寸 |
485(L)X266(W)X135 (H) mm |
|
質 保 |
1年免費保修,終生維護 |
