SC 190倍線器
產品描述:

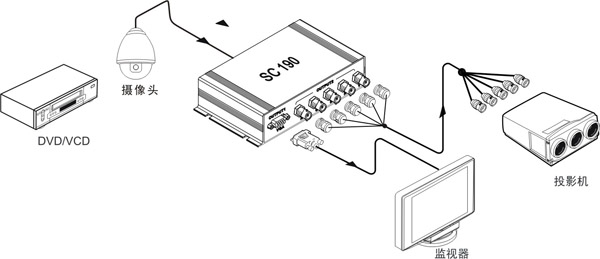

SC190完成了視頻IDEO/S-VIDEO信號輸入到VGA/RGB信號輸出的功能，能有效的避免計算機圖象信號在轉換過程中的損失，還可以有效隔離計算機圖象信號在轉換過程中所受到的外界干擾，同時還具備三種不同分辨率調整的功能。
產品特性
支持1路VIDEO及1路S-VIDEO視頻信號輸入，1路VGA及1路RGB信號輸出。
信號輸入接口采用RCA母接口，S-video端子(Y-C端子)，輸出接口采用VGA15針HD接口，BNC接口。
視頻帶寬：AV視頻：150MHZ，S-video視頻：150MHZ，VGA視頻：300MHZ。
可手動調整分辨率及信號選擇(800X600、1024X768、1280X1024分辨率的調整和S-VIDEO/VIDEO的選擇)。
內置國際標準電源。
可機架安裝的金屬機箱。
技術參數
|
帶 寬 |
100MHz (-3dB),滿載，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB |
|
微分相位誤差
|
0.1%, 3.58-4.43MHz
|
|
微分增益誤差 |
0.1度, 3.58-4.43MHz |
|
信號類型 |
S-video，復合視頻信號（CVBS） |
|
接 口 |
RCA母接口，S-video端子（Y-C端子） |
|
小/大電平 |
模擬信號：-3V ~ 3V p-p |
|
信號強度 |
1V p-p ： Y成分視頻、S-video，復合視頻； 0.7V p-p： VGA（電腦信號）；0.3V p-p： R-Y 與B-Y成分視頻、 S-video |
|
儲存、使用溫度 |
-20° ~ +70°C |
|
機箱尺寸 |
169(L)X98(W)X36(H) mm |
|
平均故障間隔時間 |
30,000 小時 |
|
質 保 |
1年免費保修,終生維護 |
