MAX1301 矩陣切換器
產品描述:

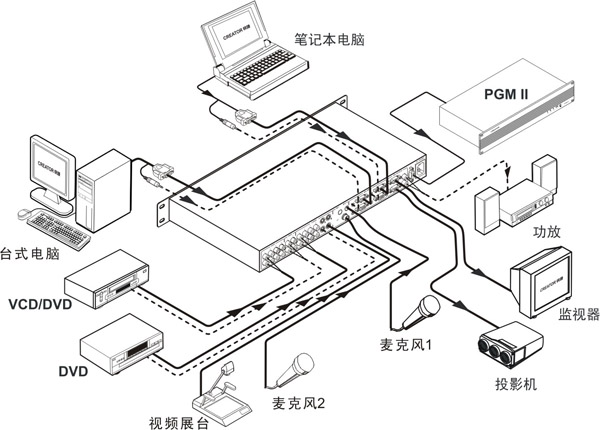

MAX1301是一款能處理多種信號的矩陣，支持AV信號、S-video信號、VGA信號、話筒等多種信號處理，輸出高分辨率的VGA信號。
產品特性
對輸入的各組(CVBS復合視頻和S-Video超級視頻)經切換后，轉換成計算機視頻信號，并可以設置三種分辨率：
SVGA 800×600 @60Hz; XVA 1024×768 @60Hz; SXGA 1280×1024 @60Hz
能適應各種制式(包括NTST、PAL、SECAM)的CVBS(復合視頻)和S-VIDEO的信號源。
設有三路話筒輸入(前面板一路、后面板兩路)設有獨立的話筒音量電路，并可將話筒插入到主音頻信號中。
帶4路高帶寬VGA輸入號切換功能。
支持VIDEO(CVBS)，S-Video的亮度，對比度，飽和度可調。
具有紅外遙控功能，串行控制功能。
內部帶有記憶器，帶斷電恢復功能。
具有紅外遙控功能和RS232通信功能。
可機架安裝的1U金屬機箱。 v內置國際通用電源。
技術參數
|
(-3dB)帶寬 |
AV視頻：150MHz，S-vdieo視頻：150 MHz，VGA視頻：300Mhz |
|
多通道對一通道串?dāng)_和
|
-50dB @5 MHz， -45dB @10 MHz
|
|
微分相位誤差 |
0.1%, 3.58-4.43MHz |
|
微分增益誤差 |
0.1度, 3.58-4.43MHz |
|
切換速度 |
200ns（長時間） |
|
視頻制式 |
NTSC3.58，NTSC4.43，PAL，SECAM |
|
信號類型 |
VGA, S-video, 復合視頻（CVBS） |
|
信號強度 |
1V p-p ： Y成分視頻、S-video，復合視頻； 0.7V p-p： VGA（電腦信號）；0.3V p-p： |
|
輸入/輸出信號類型 |
RGBHV, RGBS, RGsB, RsGsBs, 復合視頻，成分視頻，分量視頻。 |
|
輸入電平 |
0.5V-5.0V p-p,:4.0V p-p 正常 |
|
輸出電平 |
AGC-TTL：5Vp-p，unterminated |
|
大傳輸延時 |
水平：90ns 垂直：160ns |
|
輸入/輸出接口 |
8路RCA非平衡音頻輸入，4路3.5mm接頭的非平衡輸出 |
|
總諧波失真+噪聲 |
0.05%@1kHz（額定電壓下） |
|
共態抑制比(CMRR) |
75dB@:20Hz ~ 20 kHz |
|
增益誤差 |
±0.5dB @20Hz ~ 20 kHz |
|
VGA水平頻率響應 |
50Hz-200KHz |
|
VGA垂直頻率響應 |
50Hz-200Hz |
|
串行控制接口 |
RS-232, 9-針母 D型 接口 |
|
波特率與協議 |
波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
|
串行控制口結構 |
2 = TX, 3 = RX, 5 = GND |
|
電 源 |
100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源 |
|
溫 度 |
儲存、使用溫度: -20° ~ +70°C |
|
濕 度 |
儲存、使用濕度:10% ~ 90% |
|
機箱尺寸 |
485(L)X230(W)X45(H) mm |
|
平均故障間隔時間 |
30,000 小時 |
|
質 保 |
1年免費保修,終生維護 |
