MAX-1301HD-B矩陣
產品描述:
MAX-1301HD-B是一款集視頻信號格式轉換(SCALER)與切換為一體的矩陣切換器。支持將多種不同格式的視頻信號源：復合視頻信號(CV)，分量視頻信號(Pr/Cr、Pb/Cb、Y)，S-Video(Y/C) ，VGA及HDMI(高清多媒體接口)信號轉換/切換到統一的VGA / HDMI/DVI信號，支持MIC信號輸入。
由本產品主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場合。

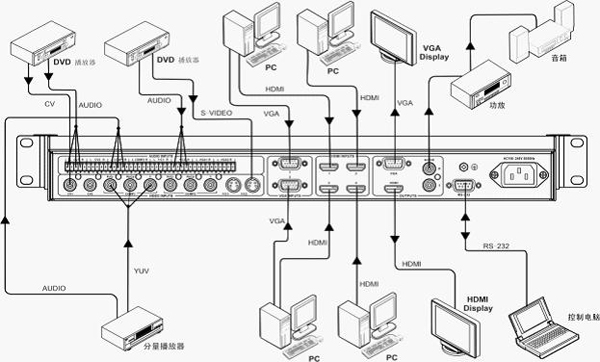

產品特性
12路視頻信號輸入：2路CV，2路S-Video，2路分量視頻，2路VGA，4路HDMI/DVI，任一路可轉換/切換到統一的
VGA / HDMI/DVI輸出。
2路視頻信號輸出：1路HDMI，1路VGA。
支持自適應各種制式(包括NTST、PAL、SECAM)的復合視頻(CV) 、分量視頻(Pr/Cr、Pb/Cb、Y)及S-Video(Y/C)
的信號源。
VIDEO(CV)、 COMP、S-Video 及HDMI的獨立的亮度，對比度，飽和度、銳度、色調可調。VGA的獨立的亮度，對比度，
色溫及相位可調。
支持相應的8路非平衡音頻輸入【5Pin的鳳凰接口(每路)】的任一路切換到非平衡音頻輸出。
獨立控制8路非平衡音頻輸入的音量。
支持對主音頻的低音、高音、左右聲道平衡可調。
支持1路話筒輸入，并可將話筒插入到主音頻信號中。并支持獨立的MIC。
支持音頻、視頻獨立切換輸出及音頻、視頻統一切換輸出兩種模式。音頻、視頻獨立切換輸出由RS232控制。
支持?jǐn)嚯娪洃浕謴?fù)功能。
支持OSD菜單功能。
對輸入的各組經切換后，轉換成VGA/ /HDMI/DVI視頻信號時，支持以下12種分辨率中的任一種作輸出。
技術參數
|
帶 寬 |
AV視頻:150MHz， S-Vdieo視頻:150MHz, VGA視頻:375 MHz，HDMI/DVI視頻:2.25Gbps |
|
多通道對一通道串?dāng)_和 |
-50dB @50 MHz， -45dB @10 MHz |
|
微分相位誤差 |
0.1°, 3.58-4.43 MHz |
|
微分增益誤差時 |
0.1%, 3.58-4.43 MHz |
|
切換速度 |
100 ns(長時間) |
|
信號類型 |
VGA，S-video， COMP分量視頻(YPbPr/YCbCr)，復合視頻（CVBS），HDMI/DVI |
|
視頻輸入 |
CV |
S-Video |
VGA |
COMP |
DMI/DVI |
|
接 口 |
BNC母接口 |
S-Video端子(Y-C端子) |
15-pin HD |
母接口 |
RCA母接頭 |
|
信號強度 |
1V p-p ： Y成分視頻、S-Video，復合視頻；
0.7V p-p： VGA（電腦信號）；
0.3V p-p： 分量視頻、 S-Video的 C ，HDMI/DVI視頻。 |
|
輸入/輸出信號類型 |
RGBHV, RGBS, RGsB, RsGsBs,復合視頻,成分視頻,分量視頻。 |
|
視頻制式 |
NTSC 3.58，NTSC 4.43，PAL，SECAM |
|
輸入電平 |
0.5V- 5.0V p-p,: 4.0V p-p 正常 |
|
輸出電平 |
AGC-TTL: 5Vp-p, unterminated |
|
大傳輸延時 |
水平:90ns 垂直:160ns |
|
|
|
支持的協議 |
HDMI1.3a, DVI1.0, HDCP1.3, x.v.Color, TrueHD, DTS-HD |
|
大支持分辨 |
HDPC 1600x1200@60_24bit色深
HDTV 1920x1080P@60_24bit色深 |
|
位時鐘抖動(Clock Jitter) |
<0.15 Tbit |
|
位上升時間(Risetime ) |
<0.3Tbit (20%--80%) |
|
位下降時間(Falltime) |
<0.3Tbit (20%--80%) |
|
信號類型 |
HDMI 1.3a / DVI 1.0規范中的 HDMI / DVI-D全數字 T.M.D.S. 信號 |
|
接口 |
HDMI-A接口(Type A connector ) |
|
信號強度 |
T.M.D.S. +/- 0.4Vpp |
|
輸入EDID |
使用系統默認EDID,(支持終端EDID映射到輸入端) |
|
建議大輸入距離 |
小于25米，在1920x1080p@60時（推薦使用認證過的HDMI專用線材，如Molex TM 的線材） |
|
接口 |
HDMI-A接口(Type A connector ) |
|
建議大輸出距離 |
小于10米，在1920x1080p@60時（推薦使用認證過的HDMI專用線材，如Molex TM 的線材） |
|
輸入/輸出接口 |
4路10pin鳳凰接頭/每路非平衡音頻輸入，1路2RCA接頭的非平衡輸出 |
|
頻率響應 |
20 Hz ~ 20 kHz, |
|
總諧波失真+噪聲 |
0.05% @ 1 kHz （額定電壓下） |
|
共態抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
輸出： |
50 Ω （非平衡接法）, 100 Ω（ 平衡接法） |
|
大輸入電平 |
+19.5dBu, （平衡或/ 非平衡接法） |
|
增益誤差 |
±0.1dB @20 Hz ~ 20 kHz |
|
大輸出電平 |
+19.5dBu, （平衡或/ 非平衡接法） |
|
串行控制接口 |
RS-232, 9-針母 D型 接口 |
|
波特率與協議 |
波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位 |
|
串行控制口結構 |
2 = TX, 3 = RX, 5 = GND |
|
電源 |
100VAC-240VAC～50/60 Hz, 國際自適應電源 |
|
溫度 |
儲存、使用溫度: -20°～ +70°C |
|
機箱尺寸 |
483(L)X230(W)X44mm(H) |
|
平均故障間隔時間 |
30,000 小時 |
|
質保 |
1年免費保修,終生維護 |
