CV-104DA分配放大器
產品描述:
CR-CV-104DA是一款經濟實用的1輸入4輸出，支持輸入信號補償功能的復合視頻分配放大器。CR-CV-104DA輸入端對通用的輸入線材的補償距離可超過150米。精細的視頻增益和均衡調節功能，讓用戶很方便就能準確補償了因傳輸距離變化而產生的視頻信號的衰減，從而在傳輸和分配視頻信號的過程中還原清晰的視頻源信號。
支持級聯應用，支持增益和均衡精細調節，可依用戶的感受精細調節畫面的清晰度。適用于專業 AV系統、安訪系統、校園系統、工業監控及大型會場。
產品特性
“支持前面板旋鈕精細調節增益(Gain)和均衡(EQ)的功能。
“1路視頻信號輸入，1路環路無補償視頻信號輸出，4路帶補償?shù)囊曨l信號輸出。
“支持CV 信號輸入阻抗通過按鈕選擇(75歐/高阻)。
“支持CV信號的增益獨立可調功能
“支持CV信號的均衡獨立可調功能
“支持級聯分配放大器的應用。
“支持并聯應用3個分配放大器傳輸YUV信號。
技術參數
|
像素帶寬(pixel bandwidth) |
150MHz(-3db) |
|
微分相位誤差 |
0.1°，3.58-4.43 MHz |
|
微分增益誤差 |
0.1%，3.58-4.43 MHz |
|
增益/均衡 |
GAIN:-2db--6db EQ:0--10db@16MHZ |
|
輸出 |
1路環路無補償視頻信號輸出
4路帶補償?shù)囊曨l信號輸出 |
|
溫度 |
儲存、使用溫度: -20°～ +70°C |
|
機箱尺寸 |
-長X寬X高：212X164.5X43.6 |

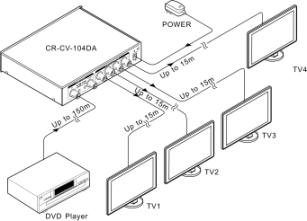

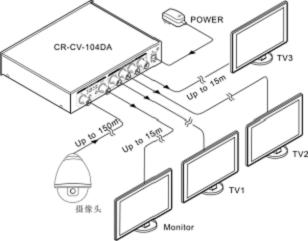

CR-CV-104DA對輸入線材的補償距離可超過150米。輸出驅動線材的距離能超過15米。其連接方式有多種，
