Creator TOUCH-AV可編程控制主機
TOUCH-AV可編程控制主機
產品描述
TOUCH-AV可編程中央控制主機是新一代的控制系統主機。采用先進的集成技術，提供高速準確的集中控制環境，提供多種可編程控制接口，開放式的用戶編程環境，完成各種復雜的控制接口編程。
TOUCH-AV新設計外形，美觀大方，極具科技感�？纱钆銼T-6500C、ST-7000C、ST-7100C等各種觸摸屏和CRWM-8、CRWM-16按鍵使用。
產品特性
8路紅外發射端口，每路互相獨立(任何時間只有一個紅外端口有效)。
1路雙向可編程RS-232通訊接口;1路可編程RS-232輸出通訊接口。
USB通訊接口;用于下載程序。
1路CR-NET網絡接口。
內置紅外學習模塊.
6X2視頻矩陣(RCA接口);8X2音頻矩陣;3X1+1 VGA矩陣。
1路麥克風接口;提供麥克風的幻象電源。
提供前面板的音量調節，VGA切換，AV切換按鍵，并有對應的LED顯示功能。
在前面板提供紅外發射狀態顯示功能。
在前面板提供多功能編碼旋鈕。
提供以太網網絡擴展接口。
1U金屬機箱設計，符合國際機箱標準，可安裝于任何19英寸的機柜上。
技術參數
|
處理器
|
|
|
CPU
|
32位Samsung ARM微處理器
|
|
處理速度
|
210MIPS
|
|
存儲器
|
|
|
標配內存
|
8M SDRAM，2M Flash，256K SRAM8路
|
|
擴展內存
|
可擴展至32M
|
|
控制端口
|
|
|
COM端口
|
2個DB9公型， RS232/RS485通訊接口
|
|
紅外IR端口
|
8個終端模塊，16PIN輸出排針
|
|
輸入I/O端口
|
1個終端塊，2PIN輸出排針，帶保護電路，支持0-5V數字輸入信號
|
|
USB接口（前面板）
|
1個MINI USB接口
|
|
網絡擴展接口
|
1個RJ11 6PIN接口，用于擴展XPORT和WIPORT
|
|
CR-NET端口
|
3個終端模塊，4PIN排針，支持CR-NET控制總線，提供DC24V/1A的輸出電源
|
|
集成矩陣
|
|
|
AV矩陣模塊
|
RCA連接頭，6路AV信號輸入，2路AV信號輸出
|
|
VGA切換模塊
|
3路VGA信號輸入，1路VGA信號輸出，外加1路PC監視器直通輸出
|
|
獨立信號輸入端口
|
1路麥克風信號輸入
|
|
前面板操作功能
|
|
|
編碼開關方式的旋鈕
|
可用于控制主音量、麥克風音量和VGA矩陣矩陣切換
|
|
9個功能按鍵
|
用于AV矩陣切換和旋鈕功能選擇
|
|
32個LED燈
|
分別用于顯示主音量狀態、麥克風音量狀態、VGA矩陣狀態、AV矩陣狀態和紅外發射的狀態
|
|
紅外學習窗口
|
用于接收紅外信號
|
|
規格
|
|
|
電源
|
AC100V - 240V自適應電源
|
|
尺寸（MM）
|
482.6（L） X 171（W） X 45（H）
|
|
靜功率消耗
|
165-175mA/24V
|
|
重量
|
約2.0kg
|

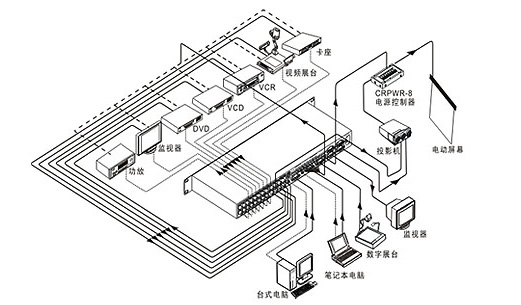

系統連接圖
標配附件
• 8條紅外發射棒
• 1本產品手冊
• 1片CD，含產品手冊電子文檔及編程軟件
• 1套安裝所需線材
• 8條紅外發射棒
• 1本產品手冊
• 1片CD，含產品手冊電子文檔及編程軟件
• 1套安裝所需線材
可選配件
• 控制界面
LTX-1200C帶視頻窗有線真彩觸摸屏套裝
ST-7100C帶視頻窗真彩無線觸摸屏套裝
ST-7000c真彩無線觸摸屏套裝
• 網絡模塊
CRPWR-8/4 電源控制器
CRLITE-4A 調光器
CRWM2/8/16 墻上控制面板
