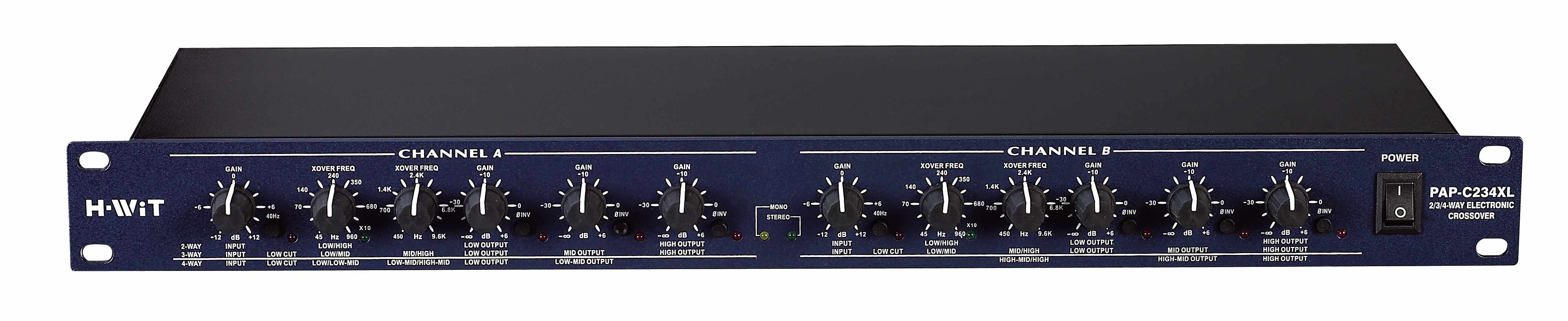

PAP-C234XL 多功能分頻器
產品名稱：PAP-C234XL 多功能分頻器
產品描述：
眾所周知，揚聲器一般分為高、中、低頻，音源的輸入是各種頻率的，而高音的部分是不可以輸出到低頻的揚聲器的。一般全頻的揚聲器都是內有分頻器的，這樣就可以免去外接分頻器的麻煩，但是并不是全部的揚聲器都是這樣的，例如有些超低音揚聲器就是外置分頻的，因此這就需要外接一部分頻器來使用了。
PAP-C234XL是一款采用45Hz–9.6kHz連續可調分頻點的立體聲二分頻和三分頻(或單聲道四分頻)的專業電子分頻器，提供更陡峭的(24dB/倍頻程)的分頻網絡，改善音箱的分析能力。每通道設有40Hz高通濾波器，切除低頻干擾及保護低音喇叭。
特性：
- 可選擇單聲道四分頻/立體聲二分頻或三分頻工作模式
- 每通道都有40Hz高通濾波器(低頻切除)
- 每通道設有X10范圍選擇開關，電平控制和相位倒換選擇
- 可選擇立體聲超低音輸出或左右聲道低頻疊加輸出超低頻
- 1/4"TRS平衡式輸入和輸出。
產品規格：
|
輸入連接 |
1/4〞TRS |
|
|
類型 |
電子 平衡/不平衡 ，射頻 |
|
|
阻抗 |
平衡﹥50KOhm , 不平衡﹥25 KOhm |
|
|
大輸入電平 |
﹥＋22 dBu 典型 ，平衡或不平衡 |
|
|
輸出連接 |
﹥40dB, 典型﹥55 dB 1KHz |
|
|
共模抑制比 |
阻抗 平衡/不平衡 ，射頻 |
|
|
輸出連接 |
1/4〞TRS |
|
|
阻抗 |
平衡 200Ohm, 不平衡100Ohm |
|
|
大輸出電平 |
﹥＋21 dBu平衡/不平衡 2KOhm 或者更大 |
|
|
性能 |
|
|
|
頻寬 |
20Hz ~20KHz ,＋0/-0.5 dB |
|
|
頻率響應 |
＜3Hz 到＞90KHz, ＋0/-3 dB |
|
|
噪音信號 |
反射 ＋4 dBu，22KHz，測量頻寬 |
|
|
|
立體聲模式 |
單聲道模式 |
|
低輸出 |
＞94 dBu |
＞94 dBu |
|
中低輸出 |
|
＞94 dBu |
|
中輸出 |
＞93dBu |
|
|
中高輸出 |
|
＞92dBu |
|
高輸出 |
＞90 dBu |
＞88 dBu |
|
動態范圍 |
＞106 dB，加權，任何輸出 |
|
|
失真率+噪音 |
<0.004% AT ＋4 dBu，,1KHz |
|
|
|
<0.004% AT ＋20 dBu，,1KHz |
|
|
聲道串?dāng)_ |
-80dB,20Hz 到20KHz |
|
|
交叉頻率 |
|
|
|
立體聲模式 |
|
|
|
低/高 |
45Hz到960Hz 或者 450Hz到9.6KHz(×10設置) |
|
|
低/中 |
45Hz到960Hz 或者 450Hz到9.6KHz(×10設置) |
|
|
中/高 |
450Hz到9.6KHz |
|
|
單聲道模式 |
|
|
|
低/中低 |
45Hz到960Hz 或者 450Hz到9.6KHz(×10設置) |
|
|
低/中高 |
450Hz到9.6KHz |
|
|
中高/高 |
450Hz到9.6KHz |
|
|
過慮器類型 |
LINKWITZ-RILEY, 24dB/OCTAVE ,STATE-VARIABLE |
|
|
功能開關 |
|
|
|
前面板 低切 |
激活 40Hz BUTTERWORTH ,12 dB /OCTAVE |
|
|
高通道過濾器, 每個頻道均有開關 |
||
|
色相反轉 |
在輸出時轉換色相 |
|
|
后方面板 ×10 |
10個多重交叉的頻率范圍,每個頻道均有開關 |
|
|
模式 |
選擇立體聲模式/單聲道模式 和2/3/4路運行 |
|
|
低頻總和 |
選擇立體聲模式/單聲道總和模式 低頻率運行 |
|
|
指標 |
||
|
立體聲運作 |
藍燈 |
|
|
單聲道動作 |
黃燈 |
|
|
低切 |
每個頻道紅燈 |
|
|
×10 |
每個頻道藍燈 |
|
|
色相反轉 |
每個輸出紅燈 |
|
|
電源提供 |
|
|
|
運行電壓 |
220V AC 50/60Hz |
|
|
電力消耗 |
15W |
|
|
主電源連接 |
IEC 320 Receptacle |
|
|
物理特性 |
||
|
尺寸 |
482×44.5×146 mm |
|
|
重量 |
2.5kg |
|
|
航運重量 |
3.0kg |
|
